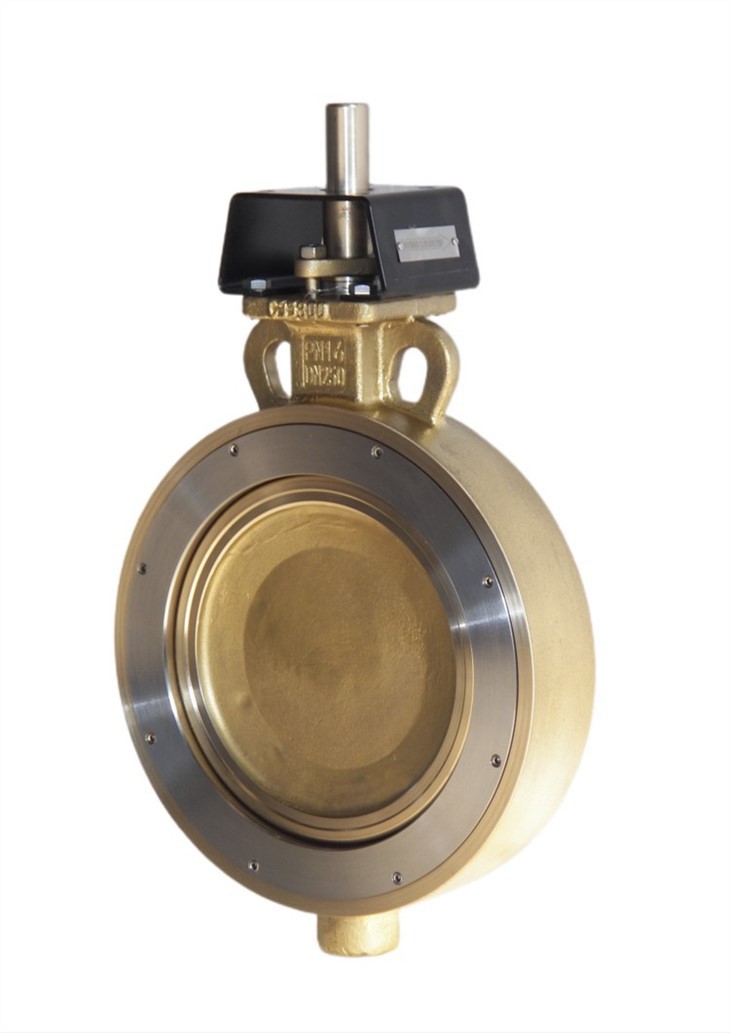

Van bướm oxy

Là thiết bị mở và đóng trên đường ống oxy trong ngành luyện kim, van oxy có nhiều yêu cầu đặc biệt nghiêm ngặt so với các van chung khác. Bởi vì oxy là một sản phẩm nguy hiểm dễ cháy và nổ, nó phải chống rò rỉ, chống tĩnh điện và chống tia lửa để tránh tai nạn. Về cấu trúc, thiết kế là: con dấu không ma sát, làm giảm hiệu quả sự hao mòn của cặp con dấu, đóng gói mài mòn và mài mòn niêm phong trên; vít nối đất được lắp đặt trên mặt bích bên để tránh tia lửa tĩnh; phần tiếp xúc của thân van cần phải chống bụi và chống dầu. Van bướm có ưu điểm là hiệu suất niêm phong tốt, hoạt động nhẹ và linh hoạt, an toàn và độ tin cậy, và tuổi thọ dài.

Tính năng thiết kế+

Các quy định và tiêu chuẩn có liên quan cho thiết kế van oxy

Thiết kế phải tuân thủ "Một số quy định cho mạng lưới ống oxy trong các doanh nghiệp sắt thép" do Bộ Luyện kim ban hành năm 1981, cũng như "Quy chuẩn kỹ thuật an toàn khí và oxy liên quan" (GB16912-1997), "Mã thiết kế trạm oxy" (GB50030-91) và các quy định và tiêu chuẩn khác Yêu cầu.

(1) Tốc độ dòng chảy tối đa của oxy trong ống thép carbon phải đáp ứng các yêu cầu tiêu chuẩn.

(2) Để ngăn ngừa hỏa hoạn, một phần của đường ống hợp kim hoặc thép không gỉ dựa trên đồng có chiều dài không nhỏ hơn 5 lần đường kính ống và không nhỏ hơn 1,5m nên được kết nối sau van oxy.

(3) Đường ống oxy nên có càng ít khuỷu tay và phân nhánh càng tốt. Khuỷu tay đường ống oxy với áp suất làm việc cao hơn 0,1MPa nên được đóng dấu vào mặt bích van. Hướng luồng không khí của đầu phân nhánh phải ở góc 45 ° đến 60 ° với hướng luồng không khí của đường ống chính.

(4) Trong mặt bích lồi lõm hàn mông, dây hàn đồng đỏ được sử dụng làm con dấu vòng chữ O, là một hình thức niêm phong đáng tin cậy cho khả năng chống cháy của mặt bích oxy.

(5) Đường ống oxy phải có thiết bị điện tốt, điện trở nối đất phải nhỏ hơn 10Ω và điện trở giữa các mặt bích phải nhỏ hơn 0,03Ω.

(6) Một ống thông hơi nên được lắp đặt ở cuối đường ống oxy chính trong xưởng để tạo điều kiện cho việc thanh lọc và thay thế đường ống oxy. Một bộ lọc nên được lắp đặt trước khi đường ống oxy dài hơn đi vào van điều chỉnh xưởng.

Biện pháp phòng ngừa để lắp đặt van oxy

(1) Tất cả các bộ phận tiếp xúc với oxy nên được tẩy nhờn nghiêm ngặt, và sau khi tẩy nhờn, sử dụng không khí khô không dầu hoặc nitơ để thổi sạch.

(2) Hàn hồ quang Argon hoặc hàn hồ quang nên được sử dụng để hàn.

Biện pháp phòng ngừa cho hoạt động của van oxy

(1) Van oxy nên được mở và đóng từ từ. Người vận hành nên đứng ở bên cạnh van và mở tất cả cùng một lúc.

(2) Nghiêm cấm sử dụng oxy để thổi đường ống hoặc sử dụng oxy để kiểm tra rò rỉ và áp suất.

(3) Hệ thống vé hoạt động phải được thực hiện, mục đích hoạt động, phương pháp và điều kiện sẽ được giải thích và quy định chi tiết hơn trước.

(4) Van oxy thủ công có đường kính lớn hơn 70mm được phép hoạt động khi chênh lệch áp suất giữa phía trước và phía sau của van giảm xuống trong vòng 0,3MPa.

Biện pháp phòng ngừa bảo trì van oxy

(1) Đường ống oxy nên được kiểm tra và duy trì thường xuyên, loại bỏ rỉ sét và sơn, cứ sau 3 đến 5 năm.

(2) Van an toàn và đồng hồ đo áp suất trên đường ống nên được kiểm tra thường xuyên, mỗi năm một lần.

(3) Hoàn thiện thiết bị nối đất.

(4) Trước khi làm việc nóng, cần thực hiện thay thế và thanh lọc. Khi hàm lượng oxy trong khí thổi là 18% đến 23%, nó đủ điều kiện.

(5) Việc lựa chọn van, mặt bích, miếng đệm, đường ống và phụ kiện phải tuân thủ các quy định có liên quan của "Quy chuẩn kỹ thuật an toàn oxy và khí liên quan" (GB16912-1997).

(6) Thiết lập hồ sơ kỹ thuật, vận hành tàu, đại tu và nhân viên bảo trì.

Các biện pháp an toàn khác cho van oxy

(1) Tăng tầm quan trọng của nhân viên xây dựng, bảo trì và vận hành đến an toàn.

(2) Nâng cao cảnh giác của các nhà quản lý.

(3) Nâng cao trình độ khoa học và công nghệ.

(4) Liên tục cải thiện chương trình cung cấp oxy.

Tiêu chuẩn thiết kế+

· Thiết kế: API 609·

· Mặt đối mặt: API609、 ISO5752-20, ISO5752-13, DIN F4、 EN558

· Mặt bích kết thúc: ASME B16.5、 ASME B16.47、 EN1092-1、 GOST 12815 、 Gost 33259 、 MSS SP44

· Đầu hàn mông: ASME B16.25

· Kiểm tra: API598

· An toàn cháy nổ: API607、API6FA

Đặc điểm kỹ thuật+

· Kích thước: 2 "~ 48"

· Lớp học: 150Lb ~ 900Lb hoặc PN6 ~ PN160

· Nhiệt độ: 100 °C ~ 280 ° C ~ 420 ° C ~ 600 ° C

· Kết nối: Mặt bích đôi、LUG、WAFER

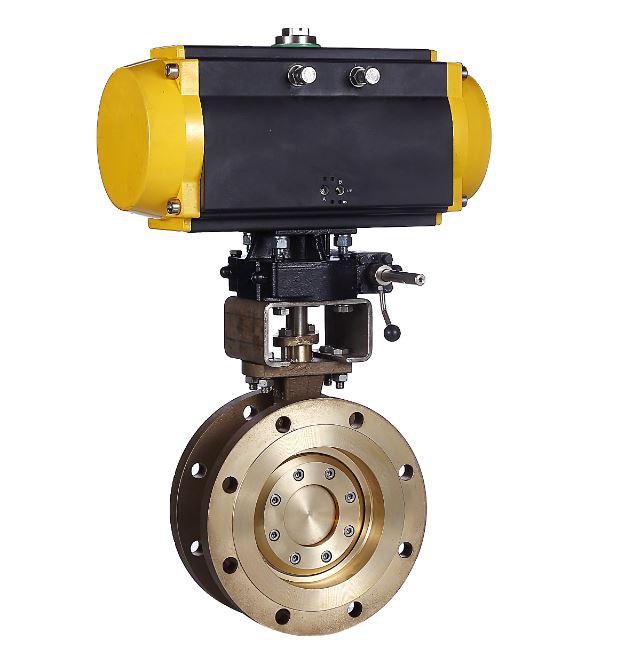

· Hoạt động: Worm Gear、Thiết bị truyền động khí nén

· ứng dụng: Công nghiệp sắt thép, luyện kim, hóa dầu, công nghiệp hóa chất

Tùy chọn vật liệu +

· Thân máy: Thép không gỉ、F304、F316、F321、CF8C、Nhôm đồng,Đồng thau、ASTM A494 M-35-1,UNS N24130、M30C、N06625、Monel 400、Monel K500、INCONEL625, v.v.

· Đĩa: Thép không gỉ、 SS304、 SS316, SS321, CF8C, Nhôm đồng, Đồng thau, Monel 400、 INCONEL625, v.v.

· Thân cây: Monel K500、INCONEL625、C63200、XM-19

Chỗ ngồi: PTFE、 RPTFE、 MONEL、 ASME B564 NO400、 C63200, F304、 F316, SS + STL, SS + nitriding
