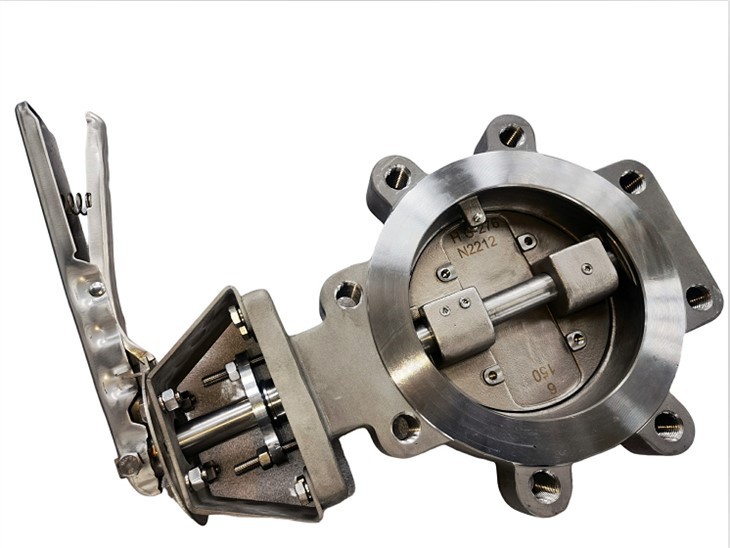

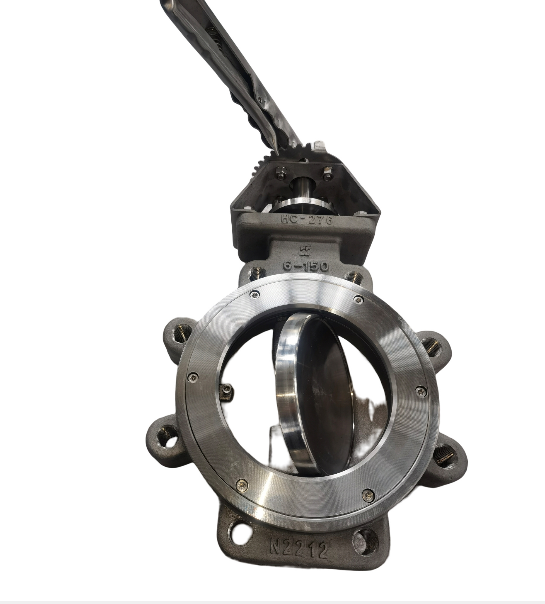

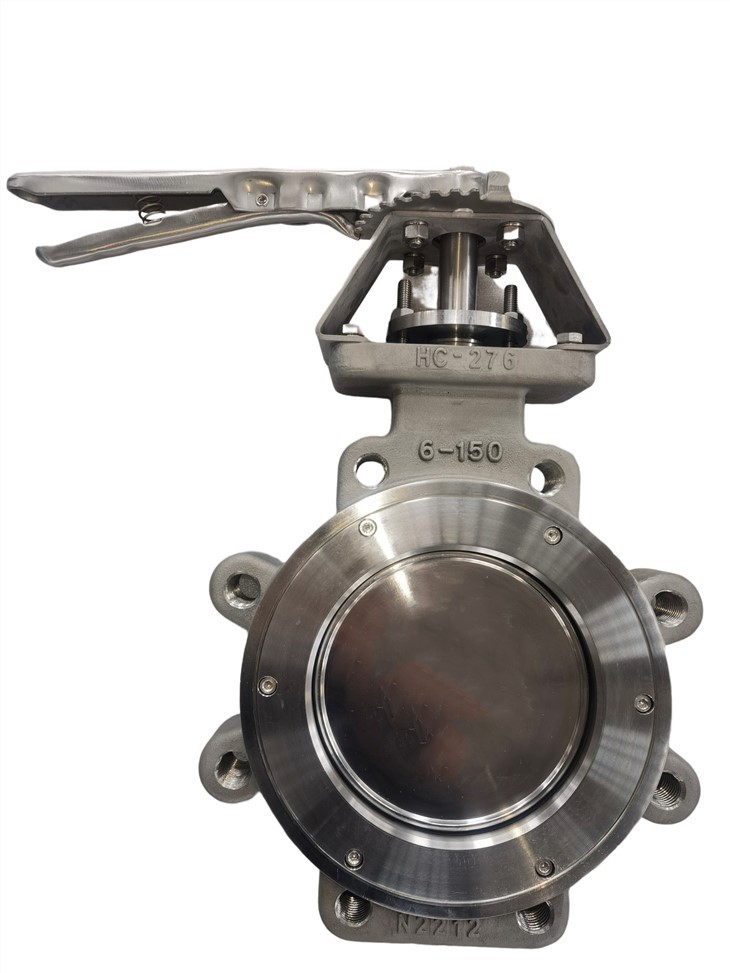

Van bướm ghế mềm hiệu suất cao

Van bướm hiệu suất cao con dấu mềm Taitubv thông qua thiết kế lệch tâm kép để đạt được chức năng rò rỉ hai chiều 1: 1 không. Tại điểm bắt đầu của ghế van, tấm van hình cầu lệch tâm tạo ra hiệu ứng giống như cam, có thể kéo tấm van ra khỏi ghế van mà không có mô-men xoắn quá mức và tấm van không tiếp xúc với ghế van. Hiệu ứng này làm giảm sự hao mòn của ghế van, giảm thiểu hiện tượng biến dạng và giảm mô-men xoắn hoạt động. Khi van được đóng lại, hành động giống như cam này chuyển đổi chuyển động quay của tấm van thành chuyển động tuyến tính, đẩy hiệu quả tấm van tiếp xúc với ghế van và tiếp xúc đường H giữa tấm van và ghế van tiếp xúc với gạt nước để đảm bảo hiệu quả Trong trường hợp niêm phong, tránh sự tích tụ tạp chất trong môi trường.

Tấm van được kết hợp với bề mặt hình nón của thân van, và độ chính xác phù hợp cao. Dưới một tải trọng đáng kể, tấm van có thể được đóng chính xác, đóng cửa là đáng tin cậy và niêm phong ổn định.

1. Ghế van kết hợp những ưu điểm của PTFE và cao su đàn hồi, có khả năng chống ăn mòn và kéo dài tuổi thọ của ghế van.

2. Thiết kế vị trí ghế van và rãnh thân van đảm bảo vị trí chính xác và chắc chắn của ghế van. Bộ định vị ghế van toàn mặt sử dụng bu lông cường độ cao được kết nối với thân van một cách cân bằng để đảm bảo lực siết chặt tối đa của ghế van và đảm bảo niêm phong đường ống.

3. Ghế van với niêm phong đáng tin cậy và lực hỗ trợ tốt được niêm phong bởi áp suất của môi trường đường ống. Áp suất trung bình đường ống càng cao, lực niêm phong càng lớn. Dưới áp suất thấp hơn hoặc chân không, loại ghế van tăng áp này Thiết kế, ở trạng thái lưu trữ năng lượng của riêng mình, có thể cung cấp hiệu suất niêm phong tốt hơn, áp suất trung bình đường ống giảm, lưu trữ năng lượng của bộ cung cấp năng lượng sẽ giảm tương ứng và thiết kế hợp lý và độc đáo đảm bảo tuổi thọ dài hơn của van;

4. Cung cấp khả năng niêm phong kín khí hai chiều cho phương tiện đường ống;

5. Bản thân ghế van có khả năng tự điều chỉnh theo thay đổi nhiệt độ trung bình và áp suất đường ống, do đó giảm thiểu sự hao mòn của ghế van;

6. Ghế van dễ thay thế. Chỉ cần tháo bộ định vị ghế van, sau khi tấm van được xoay về vị trí đóng, đặt lắp ráp ghế van mới vào rãnh thân van, sau đó sử dụng bộ định vị ghế van để kết nối chắc chắn với thân van. .

· Thiết kế: API 609

· Mặt đối mặt: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Mặt bích kết thúc: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Đầu hàn mông: ASME B16.25

· Kiểm tra: API598

· An toàn cháy: API607 / API6FA

· Kích thước: 2 "~ 64"(DN100 ~ DN1600)

· Lớp học:150Lb ~ 1500Lb / PN6 ~ PN250

· Kết nối: Mặt bích đôi / Lug / Wafer (Mối hàn mông theo yêu cầu)

· Hoạt động: Hướng dẫn sử dụng / Bánh răng sâu / Thiết bị truyền động khí nén / Bộ truyền động điện

· Nhiệt độ: -60 ° C đến + 180 ° C

· ứng dụng: tách không khí / Hơi nước / nền tảng ngoài khơi / hóa chất / Dầu khí / nhiệt điện mặt trời

· Thân máy: Thép carbon (WCB, LCB, WC6, WC9, C5) /

· Thép không gỉ (CF8, CF8M, CF3, CF3M) /

· Thép không gỉ duplex (4A, 5A, 6A) /

· Hợp kim Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Hợp kim inconel (CY-40, CW-6MC) /

· Hợp kim Monel (M35-1) / Monel 400

· Hợp kim đồng nhôm (C95400, C95500, C95800, AB2C)

· Đĩa: Thép không gỉ (CF8, CF8M, CF3, CF3M) /

· Thép không gỉ duplex (4A, 5A, 6A) Hợp kim Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Hợp kim inconel (CY-40, CW-6MC) /

· Hợp kim Monel (M35-1) /

· Hợp kim đồng nhôm (C95400, C95500, C95800, AB2C)

· Thân cây: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Ghế thân máy: PTFE / RPTFE
