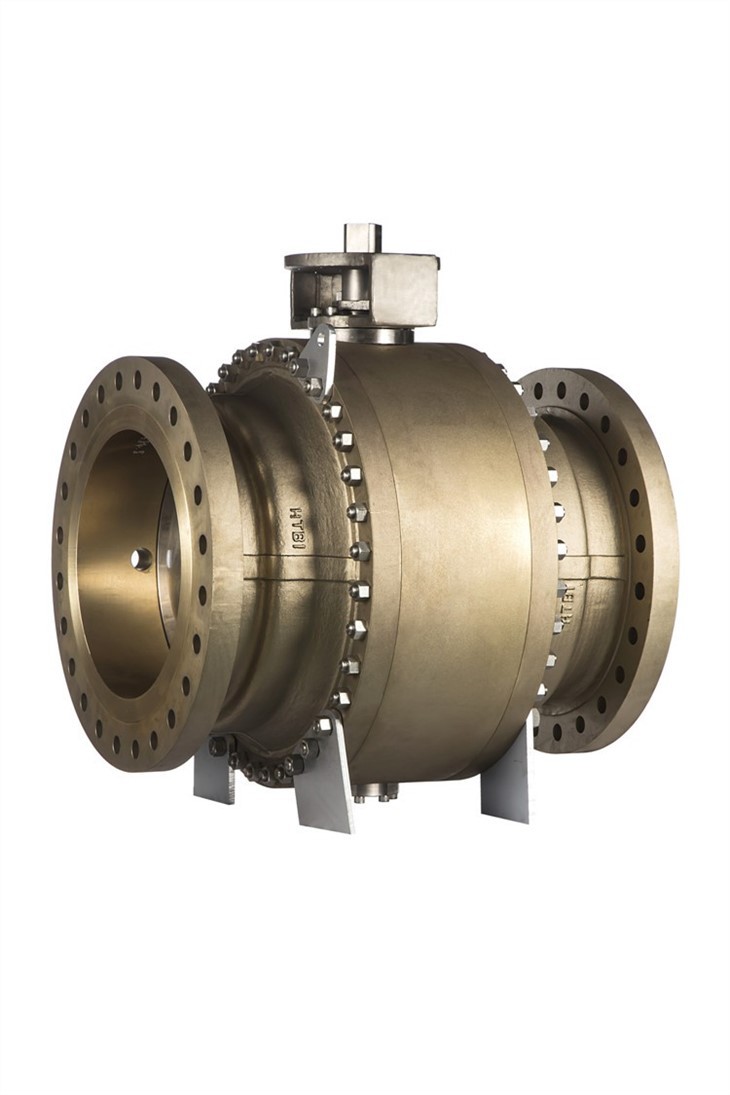

Van bi oxy

Van đặc biệt oxy là một van đặc biệt được thiết kế đặc biệt cho mạng lưới ống oxy, được sử dụng rộng rãi trong mạng lưới ống thép, luyện kim, hóa dầu, hóa chất và các dự án sử dụng oxy khác. Ngoài các chức năng của van thông thường, nó còn có các đặc điểm riêng như khả năng chống cháy tốt, độ dẫn điện tốt, truyền nhiệt nhanh, cấu trúc nhỏ gọn, chống dầu, an toàn và độ tin cậy. Các biện pháp cấm dầu nghiêm ngặt được áp dụng trong quá trình sản xuất và tất cả các bộ phận phải được xử lý tẩy nhờn nghiêm ngặt trước khi lắp đặt. Tất cả các van đường kính được trang bị các lỗ vít dẫn điện ở đầu mặt bích để ngăn chặn tĩnh điện. Các bộ phận tiếp xúc của van có các biện pháp bảo vệ để ngăn ngừa ô nhiễm bụi và dầu. Với ghế van của ngành luyện kim, van bi oxy đặc biệt và van dừng oxy đặc biệt được sử dụng rộng rãi trong thép, y học, hóa chất và các ngành công nghiệp khác.

Tính năng thiết kế+

1. Việc thiết kế và sản xuất van oxy đáp ứng các yêu cầu có liên quan của GB16912.

2. Áp dụng các biện pháp nghiêm ngặt về cấm dầu trong quá trình sản xuất.

3. Tất cả các bộ phận phải được xử lý tẩy nhờn nghiêm ngặt trước khi lắp đặt.

4. Phần tiếp xúc của thân van phải có các biện pháp bảo vệ để ngăn ngừa ô nhiễm do bụi và dầu, và được đánh dấu bằng dấu "không dầu".

5. Bề mặt kênh dòng chảy của khoang bên trong phải trơn tru và mịn màng.

6. Van phải được thiết kế với chỉ dẫn mở rõ ràng, và tay quay nên có từ "bật tắt" và một mũi tên trên đó.

7. Các lỗ vít dẫn điện nên được cung cấp trên mặt bích cuối của van để làm cho dây kết nối bu lông nối đất tốt để ngăn chặn tĩnh điện.

8. Việc bôi trơn ổ trục hỗ trợ nên sử dụng chất bôi trơn mỡ huỳnh quang.

9. Đối với các van có kích thước danh nghĩa là DN>150, nhà sản xuất khuyến nghị rằng một thiết bị bỏ qua nên được lắp đặt trong cấu trúc, và nên có một dấu hướng dòng chảy rõ ràng.

Tiêu chuẩn thiết kế+

· Thiết kế: API 6D、API608、BS 5351

· Mặt đối mặt: API6D、 ASME16.10

· Mặt bích kết thúc: ASME B16.5、 ASME B16.47

· Đầu hàn mông: ASME B16.25

· Kiểm tra: API6D、 API598

· An toàn cháy nổ: API607、API6FA

Đặc điểm kỹ thuật+

· Kích thước: 1/2 "~ 36"

· Lớp học: 150Lb ~ 600Lb hoặc PN6 ~ PN100

· Kết nối: Mặt bích đôi

· Hoạt động: Worm Gear、Thiết bị truyền động khí nén

· ứng dụng: Công nghiệp sắt thép, luyện kim, hóa dầu, công nghiệp hóa chất

Tùy chọn vật liệu +

· Thân máy: HTB1、Nhôm đồng, ASME 1565 C86500、Đồng thau, Monel, Thép không gỉ、SS304、SS316...

· Bóng: HTB1、 ASME B564 NO400、 Nhôm đồng, ASME 1565 C86500, Đồng thau, Monel, Thép không gỉ, SS304、 SS316, v.v.

· Thân cây: ASTM B865 NO5500、 C63200 , F304, F316, SS321

· Chỗ ngồi: PTFE、RPTFE、MONEL、ASME B564 NO400、C63200、F304、F316

Lưu ý đối với van oxy:

1. Theo các yêu cầu sử dụng khác nhau, một số van oxy sẽ có van giảm áp suất oxy với nhiều thông số kỹ thuật. Khi lắp đặt van giảm áp, hãy đảm bảo rằng đặc điểm kỹ thuật kết nối của nó phù hợp với kết nối của xi lanh và hệ thống được sử dụng. Van giảm áp và xi lanh thép được kết nối bởi một bề mặt bán cầu, và cả hai hoàn toàn phù hợp bằng cách siết chặt đai ốc. Do đó, hai bề mặt bán cầu nên được giữ mịn khi sử dụng để đảm bảo hiệu quả kín khí tốt.

2. Trước khi lắp đặt, khí áp suất cao có thể được sử dụng để thổi bay bụi. Nếu cần thiết, các vật liệu như polytetrafluoroethylene cũng có thể được sử dụng làm miếng đệm.

3. Nghiêm cấm van oxy chạm vào dầu mỡ để tránh tai nạn hỏa hoạn.

4. Khi công việc dừng lại, không khí còn lại trong van giảm áp nên được thoát ra, và sau đó vít điều chỉnh nên được nới lỏng để tránh nén và biến dạng lâu dài của phần tử đàn hồi.

5. Van oxy nên tránh va chạm và rung động, và không nên tiếp xúc với các chất ăn mòn.

6. Việc sử dụng và phòng ngừa các van giảm áp này về cơ bản giống như van oxy. Tuy nhiên, cũng cần chỉ ra rằng van giảm áp đặc biệt thường không được sử dụng cho các loại khí khác. Để ngăn chặn lạm dụng, các cổng kết nối đặc biệt được sử dụng giữa một số van giảm áp đặc biệt và xi lanh thép. Ví dụ, cả hydro và propane đều sử dụng sợi bên trái, còn được gọi là chủ đề ngược và cần chú ý đặc biệt khi cài đặt.

Lắp đặt và bảo trì:

1. Nhân viên lắp đặt và lắp đặt van phải tuân thủ nghiêm ngặt các quy định có liên quan và nghiêm cấm tiếp xúc với dầu.

2. Van nên được lưu trữ trong một căn phòng khô ráo và thông gió, và cả hai đầu của lối đi phải bị chặn.

3. Nên đặt thân van lên theo chiều dọc cho vị trí lắp đặt van.

4. Van oxy được lưu trữ trong một thời gian dài nên được kiểm tra thường xuyên để loại bỏ bụi bẩn và thoa dầu chống gỉ lên bề mặt xử lý.

5. Khi lắp đặt van, dấu mũi tên hướng dòng chảy của thân van phải phù hợp với hướng dòng chảy của môi trường.

6. Việc lắp đặt van không được ảnh hưởng đến hiệu suất niêm phong của van. Miếng đệm mặt bích phải là miếng đệm vết thương xoắn ốc PTFE hoặc PTFE.

7. Van không thể được lắp đặt gần ngọn lửa mở và các điểm sử dụng dầu, và nên được lắp đặt trong một nắp bảo vệ không tạo ra tia lửa.

8. Van nên được lắp đặt với một thiết bị nối đất tốt, và các lỗ bu lông dẫn điện ở đầu mặt bích phải được nối đất tốt để ngăn chặn tĩnh điện.

9. Hỗ trợ đầy đủ nên được cung cấp để lắp đặt van và đường ống đường kính lớn.

Sau khi lắp đặt, kiểm tra thường xuyên nên được thực hiện, các mục kiểm tra chính:

1. Van nên được bảo trì, bảo trì hoặc kiểm tra thường xuyên để đảm bảo an toàn và độ kín của van.

2. Mặc bề mặt niêm phong.

3. Sự hao mòn của sợi hình thang của thân cây và hạt thân cây.

4. Cho dù bao bì đã lỗi thời và không hợp lệ, nếu bị hư hỏng, nó nên được thay thế kịp thời.

5. Sau khi van được đại tu và lắp ráp, nên thực hiện kiểm tra hiệu suất niêm phong.

6. Bảo trì và bảo trì van, bao gồm sửa chữa, chỉ nên được thực hiện bởi nhà sản xuất van hoặc đơn vị đủ điều kiện khác.

7. Các bộ phận chính của van trong quá trình bảo trì phải được cung cấp bởi nhà sản xuất ban đầu hoặc đáp ứng các yêu cầu kỹ thuật của các bộ phận ban đầu.

Nguyên lý hoạt động của van oxy:

1. Các công cụ, quần áo làm việc, găng tay và các vật tư khác được sử dụng bởi người vận hành van và các bộ phận van bị nghiêm cấm bị nhiễm dầu mỡ.

2. Việc mở và đóng van nên được thực hiện từ từ. Trong quá trình vận hành thủ công, người vận hành nên đứng ở bên cạnh van, và cấm sử dụng và vận hành van như một van điều chỉnh.

3. Đối với van thủ công với DN>15, các biện pháp an toàn nên được thực hiện để giảm chênh lệch áp suất trước và sau van chính trước khi mở và đóng.
