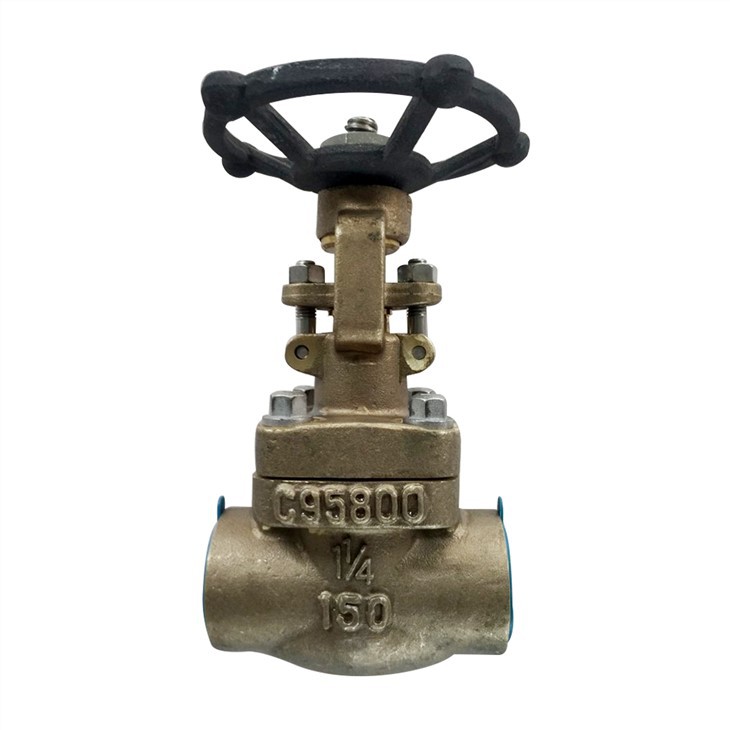

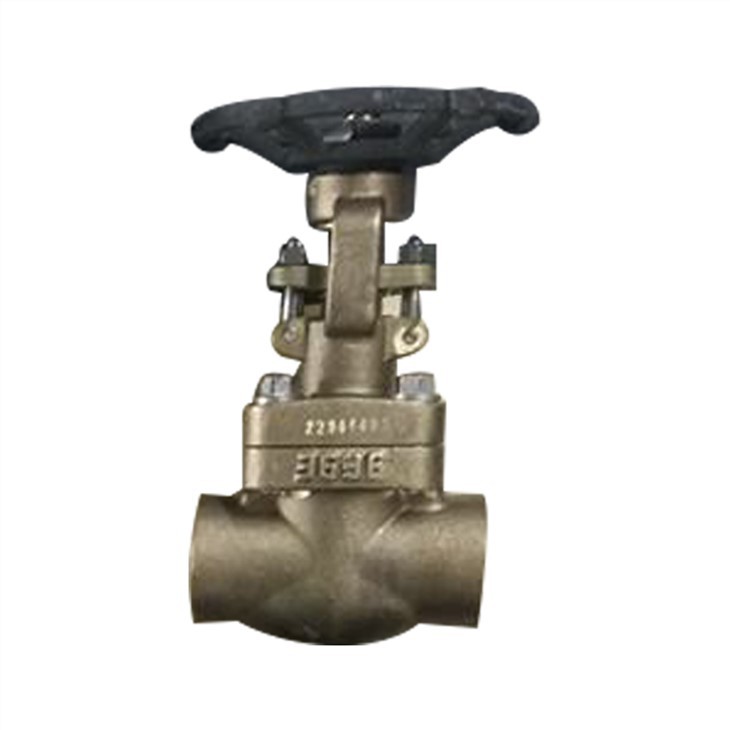

Van cầu oxy

Van ngắt đóng vai trò quan trọng trong việc cắt và tiết lưu môi chất trong đường ống. Là một van đóng mở cực kỳ quan trọng, van đóng ngắt oxy được làm kín bằng cách tác dụng mômen xoắn lên thân van, và trục van nằm theo hướng trục. Áp lực được tác động lên nắp van sao cho bề mặt làm kín của nắp van và bề mặt làm kín của chân van gắn chặt với nhau để ngăn môi chất rò rỉ dọc theo khe hở giữa các bề mặt làm kín. Cặp làm kín của van đóng ngắt oxy bao gồm bề mặt làm kín nắp van và bề mặt làm kín chân van. Thân van dẫn động cánh van di chuyển theo phương thẳng đứng dọc theo đường tâm của bệ van. Trong quá trình đóng mở van chặn oxy, chiều cao đóng mở nhỏ, lưu lượng điều chỉnh dễ dàng, chế tạo và bảo dưỡng thuận tiện, phạm vi ứng dụng áp suất rộng. Từ quan điểm cấu tạo, van ngắt oxy đơn giản hơn trước đây, dễ sản xuất và bảo trì. Về tuổi thọ, bề mặt làm kín của van ngắt oxy không dễ bị mài mòn và trầy xước. Trong quá trình đóng mở của van, không có sự trượt tương đối giữa đĩa van và bề mặt làm kín của bệ ngồi. Do đó, độ mòn và mài mòn của bề mặt làm kín nhỏ nên được cải thiện. Tuổi thọ của cặp phớt là hành trình nắp van của van ngắt oxy nhỏ trong quá trình đóng hoàn toàn và chiều cao của nó nhỏ hơn của van cảnh báo. Nhược điểm của van đóng ngắt oxy là mômen đóng mở lớn, khó đóng mở nhanh. Do dòng chảy trong thân van tương đối quanh co, lực cản dòng chất lỏng lớn, và công suất chất lỏng bị mất trong đường ống.

1. Đối với áp suất danh nghĩa PN≥1,6MPa, DN125 ～ 200 sử dụng cấu trúc đường vòng bên trong; DN250 ～ 500 sử dụng cấu trúc van rẽ nhánh bên ngoài. Mục đích của nó là giảm chênh lệch áp suất trước và sau van để tránh tốc độ dòng chảy cao, sục rửa cao và ngăn chặn việc tạo ra nhiệt độ cao, do đó đảm bảo hoạt động an toàn của mạng lưới ống oxy và giảm mô-men xoắn vận hành.

2. Hướng dòng chảy trung bình: Môi chất PN≥1,6MPa, DN≤100 chảy từ bên dưới van tiếng kêu lách cách đến phần trên của van (nghĩa là đầu vào thấp và đầu ra cao), môi chất DN≥125 chảy từ van clack đến đáy (đầu vào cao và đầu ra thấp). Van với DN≥125 thông qua hướng dòng chảy của đầu vào trung bình cao và đầu ra trung bình thấp. Một mặt yêu cầu cấu tạo của van rẽ nhánh bên trong, mặt khác lực đóng của van giảm đi rất nhiều do áp suất của môi chất.

3. Van được trang bị thiết bị an toàn tĩnh điện để tránh tia lửa điện do tĩnh điện.

4. So với van đóng ngắt thông thường, phần khung của van đóng đường ống dẫn oxy sử dụng cấu trúc hoàn toàn kín và nắp bảo vệ trên khung có thể mở ra khi nén bao bì, đóng vai trò của dầu và ngăn bụi. Và có dấu cấm dầu rõ ràng.

5. Vật liệu thân chính là thép không gỉ hoặc hợp kim đồng có khả năng chống cháy cực tốt, bề mặt làm kín là thân hoặc bề mặt D802, các bộ phận bên trong còn lại được làm bằng thép không gỉ hoặc hợp kim đồng; Bôi trơn của bộ phận truyền động được làm bằng mỡ không cháy.

6. Tất cả các bộ phận áp dụng quy cách xử lý tẩy dầu mỡ nghiêm ngặt và hiệu suất

· Thiết kế: API600 / ASME B16.34 / API602 / BS5352

· Mặt đối mặt: API6D / ASME16.10 / ISO5752

· Đầu mặt bích: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· Đầu hàn ổ cắm: ANSI B16.11

· Đầu vít: ANSI B1.20.1

· Kết thúc hàn mông: ASME B16.25 / ASME B16.25

· Kiểm tra: API6D 、 API598

· An toàn chống cháy: API607 、 API6FA

· Kích thước: 1/2 ”~ 64” (DN100 ~ DN1600) ”

· Loại: 150Lb ~ 2500Lb (PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250)

· Kết nối: Mặt bích đôi

· Hoạt động: Worm Gear 、 Bộ truyền động khí nén

· Ứng dụng: Công nghiệp gang thép, luyện kim, hóa dầu, công nghiệp hóa chất

· Thân máy: HTB1 、 Đồng nhôm, ASME 1565 C 86500 、 Đồng thau, Monel, Thép không gỉ 、 SS304 、 SS316, v.v.

· Bóng: HTB1 、 ASME B564 NO400 、 Đồng nhôm, ASME 1565 C 86500 、 Đồng thau, Monel, Thép không gỉ 、 SS304 、 SS316, v.v.

· Thân cây: ASTM B 865 NO5500 、 C63200 、 F304 、 F316 、 SS321

· Ghế: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 、 C63200 、 F304 、 F316

Van ngắt oxy JY41W là loại van đặc biệt thích hợp cho đường ống dẫn oxy. Theo đặc điểm hoạt động của mạng lưới đường ống ôxy và xem xét các đặc tính dễ cháy và nổ của môi trường ôxy, các nguyên tắc thiết kế là hoạt động an toàn và đáng tin cậy và hiệu suất vượt trội, và tham khảo Bộ Công nghiệp luyện kim Trung Quốc về một van đóng ngắt đặc biệt được thiết kế và sản xuất để đảm bảo sự vận hành an toàn của mạng lưới đường ống dẫn oxy dựa trên các quy định của" Quy định về An toàn Oxy" ;. Chất liệu thân chính của bình oxy JY41W / Y chuyên dụng qua van cầu được làm bằng thép không gỉ hoặc hợp kim đồng có khả năng chống cháy cực tốt. Bề mặt niêm phong là thân hoặc bề mặt D802. Các bộ phận bên trong còn lại được làm bằng thép không gỉ hoặc hợp kim đồng; Việc bôi trơn bộ phận truyền động sử dụng Mỡ bôi trơn không cháy, và được đánh dấu bằng dấu cấm dầu rõ ràng. Cấu trúc của van đóng thẳng chuyên dụng oxy JY41W / Y, giá đỡ sử dụng con dấu đóng hoàn toàn và thiết bị loại bỏ tĩnh điện và thân van được trang bị nắp đậy bụi. Van van đóng ngắt chuyên dụng cho đường ống dẫn khí oxy đã được các nhà máy sản xuất thép, nhà máy oxy, hóa dầu tin dùng từ khi đưa ra thị trường mạng lưới đường ống oxy của các nhà máy thép quy mô vừa và lớn! Van oxy thường được sử dụng trong các thí nghiệm vật lý và hóa học. Các khí như hydro và argon. Các loại khí này thường được bảo quản trong các bình khí áp suất cao đặc biệt. Khi sử dụng, áp suất khí được giảm đến phạm vi yêu cầu của thí nghiệm thông qua van giảm áp, sau đó được điều chỉnh tinh vi bằng các van điều khiển khác, để khí được đưa vào hệ thống sử dụng. Loại van giảm áp được sử dụng phổ biến hiện nay là van giảm áp oxy hay gọi tắt là đồng hồ đo oxy. Một số khí như nitơ, không khí, argon và các khí vĩnh cửu khác có thể sử dụng van giảm áp oxy. Nhưng có một số loại khí, chẳng hạn như amoniac và các khí ăn mòn khác, cần có van giảm áp đặc biệt. Thường có sẵn trên thị trường là van giảm áp đặc biệt cho nitơ, không khí, hydro, amoniac, axetylen, propan và hơi nước. Cách sử dụng và lưu ý của các van giảm áp này về cơ bản cũng giống như van giảm áp oxy. Tuy nhiên, cũng cần chỉ ra rằng van giảm áp đặc biệt thường không được sử dụng cho các loại khí khác. Để ngăn chặn việc sử dụng sai, các cổng kết nối đặc biệt được sử dụng giữa một số van giảm áp đặc biệt và xi lanh thép. Ví dụ, cả hydro và propan đều sử dụng ren trái hay còn gọi là ren ngược và cần đặc biệt chú ý khi lắp đặt.
