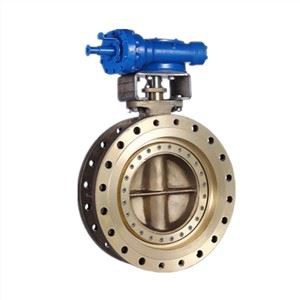

Van bơ đông lạnh

Van bướm đông lạnh là một van phổ biến hoạt động ở môi trường nhiệt độ thấp. NEWLOTOKE giải quyết vấn đề giãn nở nhiệt và co bóp van trong môi trường nhiệt độ thấp bằng cách cải thiện quá trình và cấu trúc niêm phong. Môi trường nhiệt độ thấp phổ biến bao gồm: nhiệt độ của amoniac hóa lỏng là -269 °C, Nhiệt độ của hydro là -254 °C, nhiệt độ của heli hóa lỏng là -196 °C, nhiệt độ của oxy lỏng là -183 °C và nhiệt độ của khí tự nhiên hóa lỏng là -162 °C. Các phương tiện truyền thông này xuất ra môi trường đông lạnh lỏng như ethylene, oxy lỏng, hydro lỏng, khí tự nhiên hóa lỏng, các sản phẩm dầu mỏ hóa lỏng, v.v., không chỉ dễ cháy và nổ, mà còn khí hóa học khi nhiệt độ tăng lên và thể tích mở rộng hàng trăm lần trong quá trình khí hóa.

Van đông lạnh có điều kiện làm việc khắc nghiệt. Hầu hết các phương tiện làm việc của họ là các chất dễ cháy, nổ và dễ thấm. Nhiệt độ làm việc tối thiểu có thể đạt tới -269 ° C và áp suất làm việc tối đa có thể đạt tới 10MPa. Do đó, việc thiết kế, sản xuất và kiểm tra van đông lạnh khá khác với van mục đích chung. Do đó, chúng tôi áp dụng cấu trúc kim loại-kim loại chịu nhiệt độ thấp, thiết kế không ma sát đa lệch tâm, kiểm tra nhiệt độ thấp tuyệt vời và công nghệ tuyệt vời để làm cho các con dấu mở rộng và co lại đồng đều để đảm bảo nhiệt độ và tuổi thọ của van.

Nói chung, theo điều kiện hoạt động của van đông lạnh, các yêu cầu sau đây được đưa ra cho công việc thiết kế:

1) Van và các thành phần của nó phải có khả năng làm việc trong một thời gian dài dưới môi trường nhiệt độ thấp và nhiệt độ môi trường xung quanh (thường là 10 năm hoặc 35000 ~ 50000 chu kỳ);

2) So với môi trường nhiệt độ thấp, van không nên trở thành một nguồn nhiệt đáng kể. Điều này là do dòng nhiệt sẽ làm giảm hiệu quả nhiệt, và quá nhiều dòng nhiệt cũng có thể làm bốc hơi môi trường nhiệt độ thấp bên trong van, gây tăng áp suất bất thường và gây nguy hiểm;

3) Môi trường nhiệt độ thấp không nên có tác động có hại đến hiệu suất hoạt động của bánh xe tay và hiệu suất niêm phong của bao bì;

4) Cấu trúc của lắp ráp van tiếp xúc trực tiếp với môi trường đông lạnh phải đáp ứng các yêu cầu chống cháy nổ và chống cháy có liên quan;

5) Lắp ráp van làm việc ở nhiệt độ thấp không thể bôi trơn, vì vậy cần phải thực hiện các biện pháp để ngăn các bộ phận ma sát bị trầy xước.

Tính năng thiết kế+

1. Xử lý nhiệt độ thấp của thân van và tất cả các bộ phận: nó hoàn toàn có thể chịu được sự giãn nở và co lại do thay đổi nhiệt độ. Hơn nữa, cấu trúc của ghế van sẽ không bị biến dạng vĩnh viễn do thay đổi nhiệt độ.

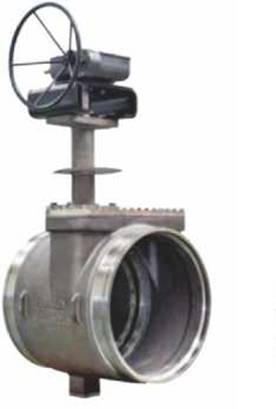

2. Áp dụng cấu trúc nắp ca-pô cổ dài: Chiều dài cổ của nắp van được xác định theo BS 6364 hoặc MSS SP-134; phương pháp này đã được xác minh bằng phân tích phần tử hữu hạn theo thử nghiệm hoặc yêu cầu của người dùng.

kéo dài cổ. Mục đích của nó là để bảo vệ hộp nhồi. Bởi vì độ kín của hộp nhồi là một trong những chìa khóa để làm lạnh van. Nếu có rò rỉ trong khu vực này, nó sẽ làm giảm hiệu quả làm mát và làm cho khí hóa lỏng bốc hơi. Điều này là do khi nhiệt độ giảm ở nhiệt độ thấp, độ đàn hồi của bao bì dần biến mất và hiệu suất chống rò rỉ giảm. Do sự xâm nhập của môi trường, việc đóng gói và đóng băng van, ảnh hưởng đến hoạt động bình thường của thân van, và thân van di chuyển lên xuống. Bao bì bị trầy xước, gây rò rỉ nghiêm trọng. Do đó, van đông lạnh phải thông qua cấu trúc nắp van cổ dài. Ngoài ra, cấu trúc cổ dài cũng thuận tiện để gió vật liệu cách nhiệt lạnh để ngăn ngừa tổn thương năng lượng lạnh

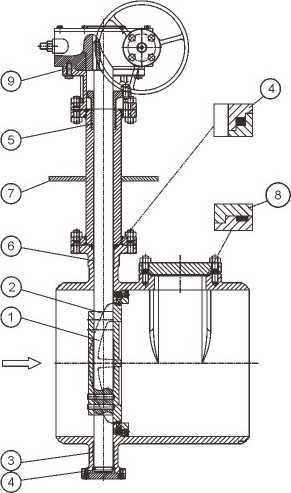

3. Chiều dài cổ L của nắp van cổ dài (xem Hình 1) được xác định theo các yếu tố như độ dẫn nhiệt của vật liệu, vùng dẫn nhiệt và hệ số tản nhiệt bề mặt. Đồng thời, nó đáp ứng nhu cầu về độ dày cách nhiệt lạnh. Chiều dài cổ có thể thu được bằng phương pháp kiểm tra. Bảng 1 là chiều dài cổ của nắp van cổ dài được thiết kế để xem xét nhiệt độ hoạt động của van đông lạnh tiêu chuẩn và độ dày của vật liệu cách nhiệt lạnh.

4. Với thiết kế hố ga, tháo rời nhanh chóng và lắp ráp ghế van và lắp ráp niêm phong đĩa để bảo trì trực tuyến, van bướm Newlotoke có thể được tháo rời và lắp ráp lại mà không cần các công cụ đặc biệt.

5. Ghế van có thể thay thế và thiết kế vòng kín sẽ không khiến toàn bộ máy báo cáo phí do hao mòn niêm phong và giảm chi phí sử dụng;

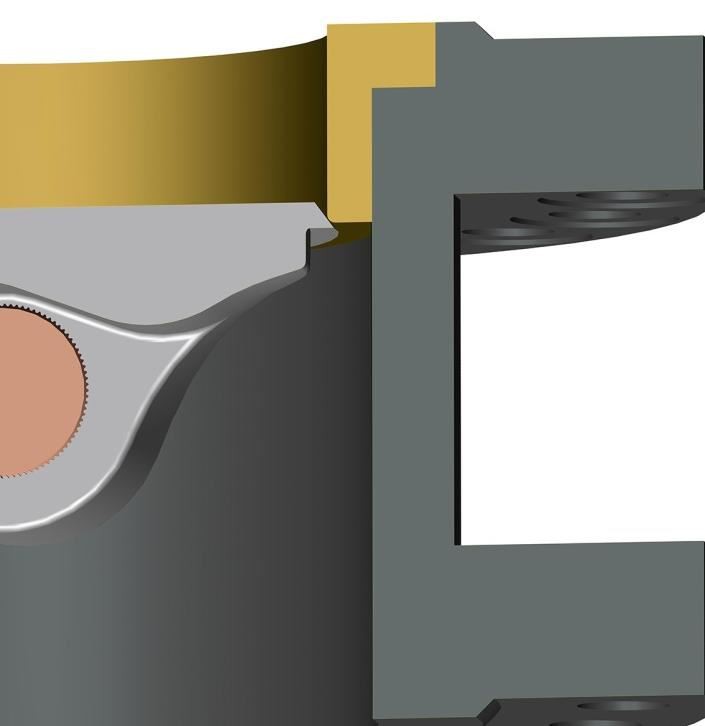

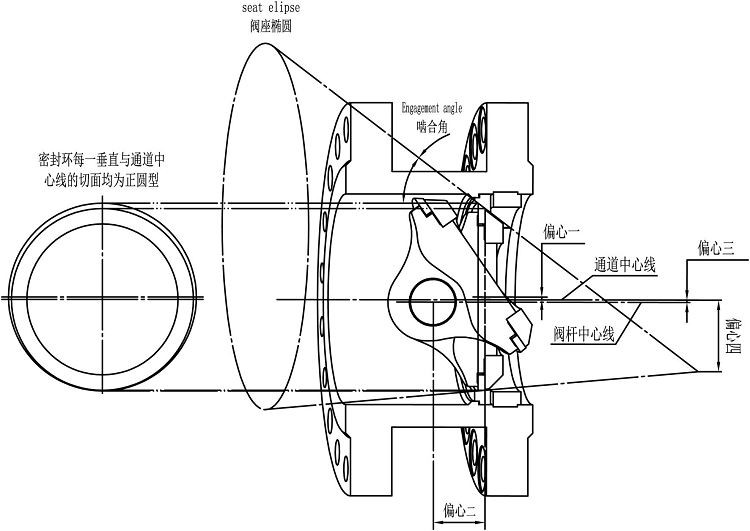

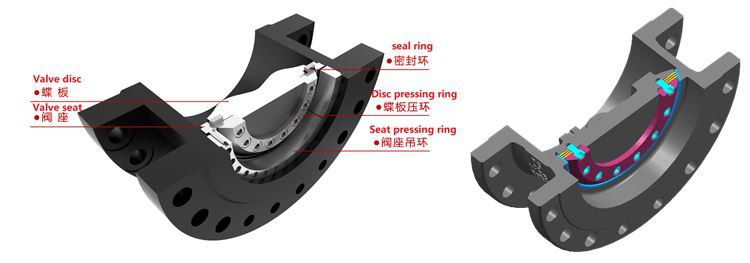

6. Ghế van và vòng đệm thông qua cấu trúc không ma sát đa lệch tâm và bề mặt niêm phong STL: thiết kế đa lệch tâm làm cho sự giãn nở nhiệt và co lạnh của vòng đệm đồng đều hơn, con dấu ổn định hơn và tuổi thọ dài hơn. Phần đóng của van đông lạnh thông qua bề mặt niêm phong STL. Cấu trúc niêm phong mềm chỉ thích hợp cho các van đông lạnh có nhiệt độ cao hơn -70 ° C vì hệ số giãn nở lớn của PTFE và độ giòn ở nhiệt độ thấp. Polytrifluoroethylene có thể được sử dụng cho van đông lạnh ở -162 ° C.

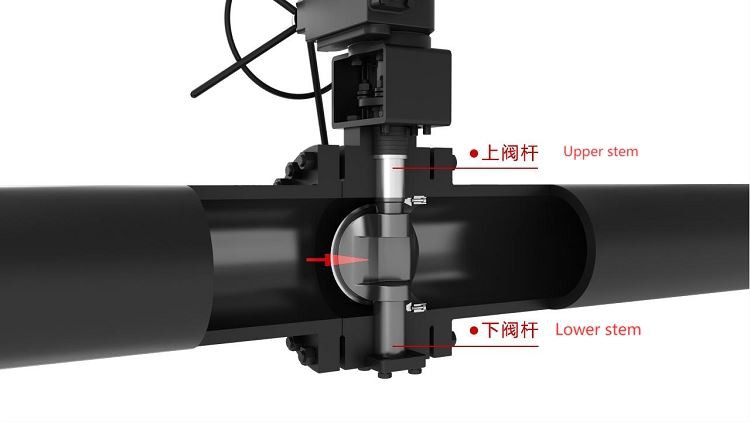

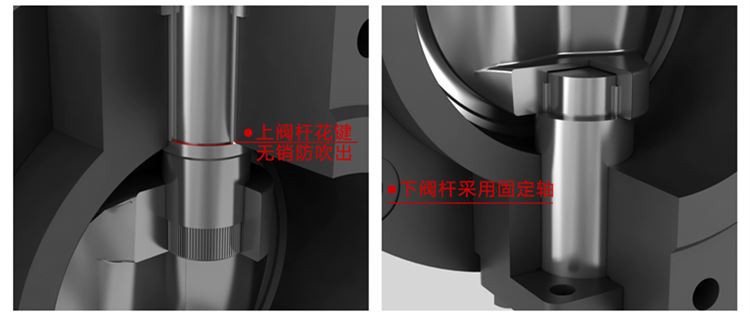

7. Cấu trúc ghế niêm phong trên, spline thân trên mà không có cấu trúc chống thổi pin,Thiết kế thân van kép giải quyết vấn đề mở rộng không nhất quán của thân van, tấm bướm và thân van do giãn nở và co bóp nhiệt. Thân van dưới thông qua một trục cố định để có độ cứng tốt hơn, có thể rút ngắn vị trí kết nối của thân van được đưa vào tấm bướm và làm cho khả năng chống dòng chảy kênh nhỏ hơn

8. Tấm van có khả năng chống dòng chảy nhỏ, giảm tiêu thụ năng lượng

9. Lựa chọn vật liệu ốc vít

Khi nhiệt độ cao hơn -100 ° C, vật liệu bu lông phải là Ni, Cr-Mo và thép hợp kim khác, sẽ được xử lý nhiệt đúng cách để cải thiện độ bền kéo và ngăn ngừa cắn chỉ. Để ngăn chặn đai ốc và bu lông bị thu giữ, đai ốc thường được làm bằng thép Mo hoặc thép Ni, và bề mặt của sợi được phủ molypden disulfide.

10. Lựa chọn miếng đệm và vật liệu đóng gói cho van đông lạnh

Khi nhiệt độ giảm, fluoroplastic co lại rất nhiều, điều này sẽ làm giảm hiệu suất niêm phong và dễ dàng gây rò rỉ. Chất độn amiăng không thể tránh được sự xâm nhập và rò rỉ. Cao su có đặc tính sưng đối với khí tự nhiên và không thể được sử dụng ở nhiệt độ thấp. Trong thiết kế van đông lạnh, một mặt, thiết kế cấu trúc đảm bảo rằng việc đóng gói gần với nhiệt độ môi trường xung quanh. Ví dụ, cấu trúc nắp ca-pô cổ dài được áp dụng để giữ cho hộp nhồi càng xa môi trường nhiệt độ thấp càng tốt. Mặt khác, hãy xem xét khi chọn đóng gói Đặc tính nhiệt độ thấp của chất độn. Van đông lạnh thường sử dụng đóng gói than chì linh hoạt.

Than chì linh hoạt là một vật liệu niêm phong tuyệt vời. Vật liệu này không thấm khí và chất lỏng, và có độ đàn hồi từ 10% đến 15% theo hướng độ dày, và niêm phong có thể đạt được với áp suất ốc vít thấp hơn. Nó là tự bôi trơn và có thể được sử dụng làm bao bì van để ngăn chặn việc đóng gói và van mặc. Nhiệt độ sử dụng của than chì linh hoạt thường là -200 ~ 870 ° C.

11. Hộp đóng gói không thể tiếp xúc trực tiếp với nhiệt độ thấp, nhưng được thiết kế ở đầu nắp van cổ dài, để hộp nhồi nằm cách xa nhiệt độ thấp và hoạt động trong môi trường nhiệt độ trên 0 ° C. Bằng cách này, hiệu quả niêm phong của hộp nhồi được cải thiện. Trong trường hợp rò rỉ, hoặc khi chất lỏng nhiệt độ thấp tiếp xúc trực tiếp với bao bì và hiệu ứng niêm phong giảm, dầu mỡ có thể được thêm vào từ giữa hộp nhồi để tạo thành một lớp niêm phong dầu để giảm chênh lệch áp suất của hộp nhồi như một biện pháp niêm phong phụ trợ. Hộp nhồi chủ yếu thông qua cấu trúc đóng gói hai giai đoạn với vòng đệm kim loại giữa. Tuy nhiên, các loại khác như cấu trúc hộp nhồi van chung và cấu trúc hộp nhồi đôi với thân van có khả năng tự siết chặt cũng được sử dụng.

12. Miếng đệm được làm bằng thép không gỉ vết thương linh hoạt graphite gasket.

13. Tấm nhỏ giọt là một tấm tròn hàn vào phần cổ dài dưới hộp nhồi để giữ lạnh. Chức năng chính của nó là ngăn chặn độ ẩm trong môi trường chảy vào lớp cách nhiệt trực tiếp sau khi lạnh vào nước và đóng băng. Đường kính của chảo nhỏ giọt vượt quá đường kính của mặt bích giữa để ngăn hơi nước ngưng tụ ở nhiệt độ thấp nhỏ giọt trên mặt bích và bu lông giữa, gây mất nhiệt và ăn mòn, ảnh hưởng đến bảo trì trực tuyến.

14. Con dấu kim loại, thiết kế chống cháy

Tiêu chuẩn thiết kế+

Tiêu chuẩn thiết kế:Đáp ứng các yêu cầu API609, ASME B16.34, ASME VI, BS6364, DIN3840

Tiêu chuẩn kết nối:Đáp ứng các yêu cầu ASME B16.10, IS05752

Kiểm tra microleak:Đáp ứng các yêu cầu IS015848, API622, SHELL SPE77-312, TA-LUFT

Thử nghiệm lửa:Đáp ứng các yêu cầu API607, BS6755, ISO / FDIS10497

Tiêu chuẩn kiểm tra sức mạnh và niêm phong: Đáp ứng các yêu cầu API598, BS6364, EN12266 \ ISO5208

Đặc điểm kỹ thuật+

· Kích thước: 3 "~ 48"(DN80 ~ DN2000)

· Lớp học: 150LB ~ 900LB / PN6 ~ PN160

· Kết nối: Mô hình dài mặt bích đôi / Mô hình ngắn mặt bích đôi / Mối hàn mông ·

Hoạt động: Thiết bị truyền động Worm Gear / Thiết bị truyền động khí nén / Bộ truyền động điện

· Nhiệt độ:-269 °C ~ -40 °C

· Ứng dụng:Nhiệt độ của amoniac hóa lỏng là -269 ° C, nhiệt độ của hydro lỏng là -254 ° C, nhiệt độ của heli hóa lỏng là -196 ° C, nhiệt độ của oxy lỏng là -183 ° C, nhiệt độ của khí tự nhiên hóa lỏng là -162 ° C

Tùy chọn vật liệu +

· Thân máy: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· DiSC: CF3M, CF8M

· Thân cây: ASTM A479 XM-19 (UNS S20910)

· Niêm phong đĩa: F316L + STL

· Ghế thân máy: F316L+STL

Sức mạnh và độ cứng

Trong thiết kế van nhiệt độ cực thấp, trước tiên hãy xem xét rằng các thành phần chính của van sẽ có thể chịu được sự thay đổi nhiệt độ lớn kéo dài hoặc tức thời và ứng suất nhiệt gây ra bởi công suất vật liệu là yếu tố chính cần xem xét, dưới các tải trọng khác nhau dưới áp suất và nhiệt độ xen kẽ. Ngoài việc tính toán cường độ thường xuyên cho thân van, nắp ca-pô và thân cây, phân tích ứng suất phần tử hữu hạn và phân tích địa chấn cũng nên được sử dụng để đảm bảo độ tin cậy của các sản phẩm van. Tất cả các van đông lạnh LNG được đề cập ở trên được làm bằng thép không gỉ austenitic carbon thấp hoặc siêu thấp carbon làm vật liệu chính, và sức mạnh, độ bền, khả năng chịu nhiệt độ, chịu áp suất và chống xói mòn tốt hơn các vật liệu khác.

Độ kín và an toàn và độ tin cậy

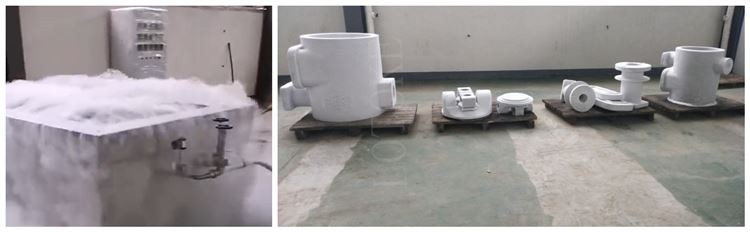

Để ngăn chặn LNG bắt lửa và nổ, hệ thống LNG không cho phép bất kỳ rò rỉ nào. Van LNG cần thực hiện các biện pháp rất nghiêm ngặt và hiệu quả để đảm bảo thiết kế kết cấu, lựa chọn vật liệu cho con dấu (đóng gói, miếng đệm và vòng niêm phong, v.v.) và kiểm tra và kiểm soát chất lượng thành phẩm. Vì lý do này, chúng tôi đã tiến hành các thử nghiệm nhiệt độ thấp lặp đi lặp lại trên các cấu trúc và vật liệu niêm phong khác nhau. Phương pháp thử nghiệm áp dụng phương pháp ngâm lạnh phổ biến quốc tế, nghĩa là toàn bộ sản phẩm thử nghiệm được ngâm trong nitơ lỏng nhiệt độ thấp -196 ° C thông qua heli bên trong thân van Dụng cụ hiển thị hiển thị rò rỉ heli khi nhiệt độ thử nghiệm đạt -196 ° C. Sau khi thử nghiệm sơ đồ cấu trúc và vật liệu niêm phong,

Cuối cùng xác định cấu trúc và vật liệu ưa thích. Vì lý do này, van đông lạnh LNG mà chúng tôi sản xuất không có rò rỉ bên trong và bên ngoài và hiệu suất tuyệt vời. Sau khi thử nghiệm, van đáp ứng các yêu cầu tiêu chuẩn. Sau khi kiểm tra rung tần số và gia tốc cao, kiểm tra nhiệt độ thấp được lặp lại để đảm bảo niêm phong và độ tin cậy vượt trội của nó.
