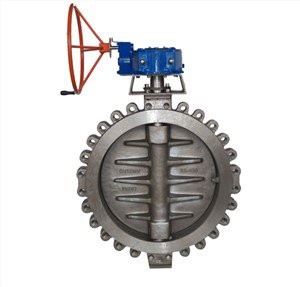

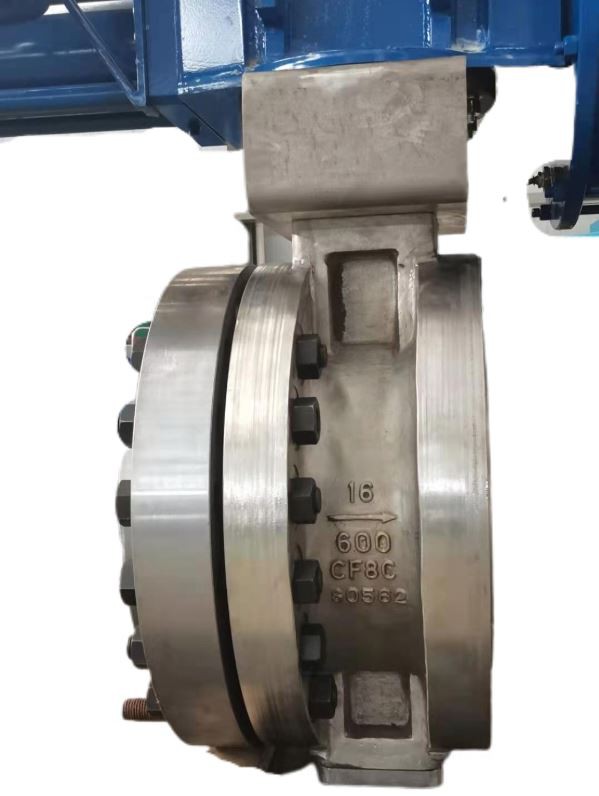

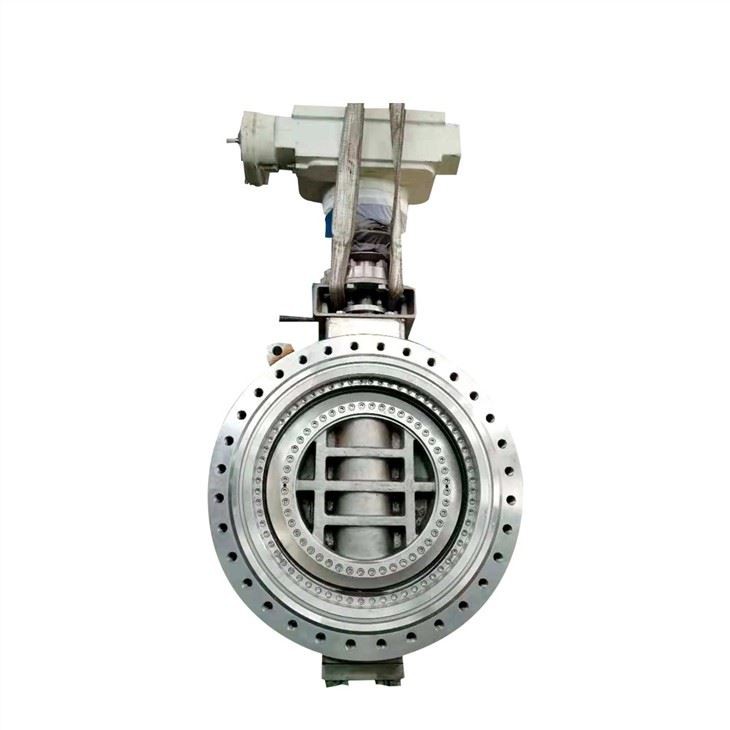

Van bướm nhiệt độ cao

Taitubv thông qua thiết kế đa lệch tâm và thiết kế làm mát van, có thể kiểm soát tốt hơn sự giãn nở và biến dạng co bóp của nhiệt độ cao và thấp. Nó có ưu điểm là chịu nhiệt độ cao, hoạt động nhẹ, không ma sát khi mở và đóng, cải thiện hiệu suất niêm phong của van bướm và kéo dài tuổi thọ. Những lợi thế như

1: vòng đệm tròn dương với bề mặt hình cầu, ariants từ nhiệt độ cao và thấp. Trong trường hợp này, bù đắp quintuple là giải pháp tốt nhất cho thiết kế cấu trúc của van bướm cho các dịch vụ nhiệt độ cao và thấp.

2: Tăng độ lệch tâm trục của nó (đường kính thân cây lớn hơn) và giảm độ lệch tâm xuyên tâm của nó. Giá trị dữ liệu vượt trội của nó là điều cần thiết cho thiết kế van bướm áp suất cao.

3: Việc giảm độ lệch tâm xuyên tâm mang lại mô-men xoắn mở thấp hơn, giảm mài mòn trong quá trình mở và đóng cho bướm áp suất cao. Đảm bảo thời gian nâng dịch vụ lâu hơn van bướm bù ba lần.

4: Áp suất lên vòng đệm đồng đều hơn, thời gian sống của vòng đệm dài hơn, phù hợp hơn cho thiết kế van của điều kiện dịch vụ áp suất cao và nhiệt độ thay đổi.

Phạm vi sản phẩm bù đắp tripe: Chênh lệch áp suất đầy đủ dưới 300LB. Nhiệt độ tối đa 425 °C, Nhiệt độ tối thiểu -96 °C. Không thích hợp cho van bi kích thước lớn.

Phạm vi sản phẩm của bù đắp quintuple: Chênh lệch áp suất đầy đủ lên đến 2500LB. Nhiệt độ tối đa 850 ° C, Nhiệt độ tối thiểu -196 ° C.

Tính năng thiết kế+

Để đáp ứng yêu cầu nhiệt độ cao, van bướm nhiệt độ cao phải đáp ứng các yêu cầu sau:

1. Trong quá trình thiết kế, vật liệu thân van cũng được chọn từ vật liệu được chỉ định trong tiêu chuẩn ASME B16134 và nhiệt độ áp dụng của vật liệu cao hơn nhiệt độ tối đa của điều kiện làm việc của van.

2. vật liệu thân: Vật liệu thân van được chọn là lnconel X-750. Thân cây được mở rộng với thiết kế khung và tản nhiệt được thêm vào để giảm tác động của truyền nhiệt lên bộ truyền động.

3. Đáp ứng xếp hạng nhiệt độ áp suất

4. đóng gói nhiệt độ cao thông qua đóng gói gia cố + thiết kế miếng đệm bảo vệ kim loại để đáp ứng rò rỉ đóng gói dưới nhiệt độ cao và áp suất cao.

5. Nếu nhiệt độ cao hơn 900 ° C, cần xem xét làm mát vật lý.

Tiêu chuẩn thiết kế+

· Thiết kế: API 609

· Mặt đối mặt: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Mặt bích kết thúc: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Đầu hàn mông: ASME B16.25

· Kiểm tra: API598

· An toàn cháy: API607 / API6FA

Đặc điểm kỹ thuật+

· Kích thước: 2 "~ 104"(DN50 ~ DN2600)

· Lớp học: 150LB ~ 2500LB / PN6 ~ PN420

· Kết nối: Mặt bích đôi / Mối hàn mông / Lug / Wafer

· Hoạt động: Thiết bị truyền động Worm Gear / Thiết bị truyền động khí nén / Bộ truyền động điện

· Nhiệt độ:-120 ~ 1200 °C

· ứng dụng: Sưởi ấm trực tiếp / Luyện kim sắt và thép / Nước làm mát tuần hoàn / Nhà máy điện

Tùy chọn vật liệu +

· Thân đĩa: CF8C, F304H, hợp kim Inconel, hợp kim Hastelloy

· Thân cây: XM-19, hợp kim Inconel, hợp kim Hastelloy

· Niêm phong đĩa: CF8C, F304H, hợp kim Inconel, hợp kim Hastelloy

· Ghế thân máy: F304H+STL
