1. Van cổng
Van cổng đề cập đến chuyển động thẳng đứng của bộ phận đóng (cổng) dọc theo trục của kênh trung bình của van. Ưu điểm của nó là hệ số cản dòng chảy nhỏ, mô-men xoắn cần thiết để mở và đóng nhỏ và hướng dòng chảy không hạn chế của môi trường. Nhược điểm là kích thước kết cấu lớn, thời gian đóng mở lâu, dễ làm hỏng bề mặt bịt kín và cấu trúc phức tạp.
Chia van cổng thành nhiều loại khác nhau, phổ biến nhất là van cổng song song và van cổng nêm, có cấu trúc thân, cũng có thể chia thành van cổng gốc tăng.
(1) Van cổng song song
Dùng để chỉ một van cổng có hai bề mặt bịt kín song song với nhau. Thích hợp cho đường ống áp suất thấp, đường kính trung bình và nhỏ (DN{0}}mm).
(2) Van cổng nêm
Đề cập đến van cổng hình nêm có hai bề mặt bịt kín. Nó được chia thành ram đôi, ram đơn và ram đàn hồi.
(3) Van cổng trục nâng
Nó có thể hiển thị trực quan mức độ mở và đóng của nó, và đã được sử dụng rộng rãi trong nhiều năm cho đường kính vừa và nhỏ. Nói chung, van cổng trục tăng được sử dụng cho DN nhỏ hơn hoặc bằng 80mm.
(4) Van cổng gốc không tăng
Thân đai ốc thân van tiếp xúc trực tiếp với môi trường. Thích hợp cho các van và đường ống có đường kính lớn với không gian lắp đặt hạn chế.
2. Van bướm
Tên của nó xuất phát từ cấu trúc hình cánh của các tấm bướm. Trên đường ống, nó chủ yếu được sử dụng để cắt và điều tiết. Khi sử dụng van bướm để cắt, các vòng đệm đàn hồi thường được sử dụng và các vật liệu như cao su và nhựa được chọn. Khi được sử dụng để điều tiết, các con dấu cứng bằng kim loại thường được sử dụng. Ưu điểm của van bướm là kích thước nhỏ, trọng lượng nhẹ, cấu trúc đơn giản, đóng mở nhanh, hiệu suất điều tiết và bịt kín tốt, khả năng kháng chất lỏng và mô-men xoắn vận hành thấp.
Van bướm có thể được chia thành loại đòn bẩy (rocker đôi), loại cổng đối xứng trung tâm, loại tấm bù và loại tấm nghiêng theo cấu trúc của chúng.
Đối với van bướm có đường kính danh nghĩa DN<800mm, an offset plate type should be selected.
3. Van cầu
Đề cập đến chuyển động của thân đóng (đĩa) dọc theo đường tâm của đế van. Nó thường chỉ được sử dụng để cắt chứ không phải để điều tiết trong đường ống và đường kính danh nghĩa thường được giới hạn ở DN250mm trở xuống. Nhược điểm là tổn thất áp suất lớn.
Có nhiều loại van cầu và cấu trúc của chúng thường được chia thành dòng chảy thẳng, chính xác và trực tiếp. Van chặn góc được sử dụng rộng rãi trong các hệ thống lạnh. Kênh đầu vào của nó nằm ở góc vuông 90 độ, điều này sẽ tạo ra sự sụt giảm áp suất. Ưu điểm lớn nhất là góc của Hệ thống nước được lắp đặt, giúp tiết kiệm khuỷu tay 90 độ và dễ vận hành.

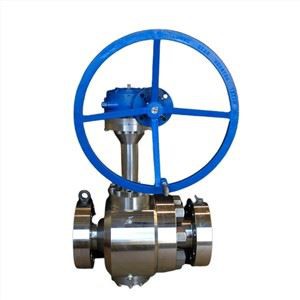

4. Van bi
Van bi phát triển từ van cắm và chủ yếu được sử dụng trên đường ống để cắt, phân phối và thay đổi hướng dòng chảy của môi trường. Nó được đặc trưng bởi khả năng cản chất lỏng nhỏ nhất, hệ số Kéo của nó bằng với các đoạn ống có cùng chiều dài, đóng mở nhanh, bịt kín đáng tin cậy, cấu trúc nhỏ gọn, vận hành và bảo trì dễ dàng và được sử dụng rộng rãi trong nhiều trường hợp.
Van bi có thể được chia thành ba loại sau theo cấu trúc hình cầu của chúng:
(1) Van bi nổi
Cấu trúc của nó đơn giản, có hiệu suất bịt kín tốt. Tất cả tải trọng trung bình làm việc do quả bóng chịu được truyền đến vòng đệm kín của van đầu ra. Cấu trúc này chỉ phù hợp với các tình huống áp suất trung bình và thấp, nhưng nhược điểm của nó là lắp ráp khó khăn, yêu cầu độ chính xác chế tạo cao và mô-men xoắn vận hành cao.
(2) Van bi cố định
Van bi được cố định bởi hai trục cố định nối với quả bóng và dưới áp suất của môi trường, quả bóng sẽ không tạo ra sự dịch chuyển. Nó phù hợp cho đường ống có áp suất cao và đường kính lớn.
(3) Van bi đàn hồi
Thích hợp cho môi trường nhiệt độ cao và áp suất cao. Trên quả bóng có các rãnh đàn hồi, có thể làm giảm ma sát giữa hai bề mặt bịt kín khi đóng mở, đồng thời cũng làm giảm mô-men xoắn vận hành.
5. Van cắm
hình ảnh
hình ảnh
Đặc điểm quan trọng của van cắm là dễ dàng thích ứng với cấu trúc đa kênh, do đó một van có thể có hai, ba và bốn kênh dòng chảy khác nhau.
Có nhiều loại gà, nhìn chung có thể chia thành:
(1) Loại bộ chặt
Thường được sử dụng trong các trường hợp PN nhỏ hơn hoặc bằng 0.6MPa
(2) Loại phụ
Widely used in situations with nominal pressure PN>1. OMPa.
(3) Loại tự niêm phong
Chủ yếu đạt được bằng áp suất của chính môi trường, chủ yếu được sử dụng cho môi trường không khí. Lò xo dưới cấu trúc tự bịt kín có thể đóng vai trò nén và siết trước.
Ngoài ra, còn có van cắm ba chiều và bốn chiều, chủ yếu được sử dụng để phân phối, đảo chiều, v.v.
6. Van một chiều
Còn được gọi là van dòng ngược, van kiểm tra, van áp suất ngược và van một chiều. Là loại van dùng để ngăn chặn dòng chảy ngược của môi chất trong đường ống và thiết bị, van này tự động đóng mở bằng cách tạo ra lực từ dòng chảy của chính môi trường trong đường ống.
Đĩa van một chiều xoay quanh trục chốt bên ngoài của đế van và được chia thành đĩa đơn và đĩa đa. Cái trước thường được sử dụng cho đường kính danh nghĩa DN 50-500mm, trong khi cái sau thường được sử dụng cho đường kính danh nghĩa DN lớn hơn hoặc bằng 600mm.
Ngoài ra còn có một van kiểm tra xả khí, được sử dụng ở đầu ra của bơm cấp liệu cho nồi hơi để ngăn dòng chảy ngược và xả trung bình; Van một chiều đóng chậm mới có van một chiều dạng màng giúp loại bỏ búa nước, có hiệu quả tốt trong việc ngăn ngừa búa nước; Van một chiều hình cầu là một sản phẩm lý tưởng để ngăn chặn dòng chảy ngược của phương tiện.
7. Van giảm áp
hình ảnh
hình ảnh
It is the throttling phase adjustment of the valve opening component, which reduces the medium pressure and directly acts on the medium pressure after the well valve, making the pressure after the valve automatically meet the predetermined requirements. Usually, the pressure behind the pressure reducing valve P2 should be less than the pressure before the valve P10.5 times, that is, P2>0.5P1.
Van giảm áp được chia thành loại piston, loại màng ngăn, loại ống thổi, loại màng lò xo, loại lò xo đòn bẩy, v.v. theo cấu trúc của chúng
8. Van an toàn
Nó đóng vai trò như một thiết bị bảo vệ an toàn trên thiết bị, thiết bị và đường ống để ngăn áp suất trung bình vượt quá giá trị quy định.
Cấu trúc chính của van an toàn là loại đòn bẩy, loại lò xo và loại điều khiển (loại xung). Ưu điểm của nó là kích thước nhỏ và nhẹ. Độ nhạy cao, vị trí lắp đặt không hạn chế; Nhược điểm là lực tác dụng lên thân van thay đổi theo sự biến dạng của lò xo. Van an toàn loại lò xo được chia thành loại mở vi mô và mở hoàn toàn, có và không có cờ lê, loại đóng và mở và các loại khác.
9. Van xả
Van bẫy thích hợp cho các thiết bị và đường ống làm nóng hơi nước, tự động thải nước ngưng tụ, không khí và các loại khí không ngưng tụ khác, đồng thời ngăn ngừa rò rỉ hơi nước, có vai trò chặn hơi nước và thoát nước.
Khi chọn, trước tiên cần phải chọn độ dịch chuyển nước ngưng tối đa và chênh lệch áp suất đầu vào/đầu ra, đồng thời thực hiện các hiệu chỉnh với hệ số hiệu chỉnh là 1.5-4; Thứ hai, cần phải cài đặt nó hợp lý.
Van bẫy hơi có thể được chia thành các loại sau theo hình thức đóng và mở của chúng:
(1) Bẫy hơi cơ học: Được dẫn động bởi mức nước ngưng để đóng mở van.
(2) Van bẫy hơi ổn nhiệt: được điều khiển bởi sự thay đổi nhiệt độ nước ngưng để mở van.
(3) Bẫy hơi nhiệt động: Là bộ phận mở van được điều khiển bởi đặc tính động học của nước ngưng tụ.
10. Van cân bằng
Van cân bằng là van được sử dụng trong mạng lưới đường ống thủy lực để đo lường và điều chỉnh theo tốc độ dòng chảy thiết kế và có độ chính xác đo cần thiết.
