Van bi nhiệt độ cực thấp chủ yếu được sử dụng trong việc lắp đặt khí tự nhiên hóa lỏng, khí dầu mỏ hóa lỏng và các ngành công nghiệp tách không khí. Môi trường đông lạnh lỏng đầu ra bao gồm: oxy lỏng, hydro lỏng, khí tự nhiên hóa lỏng, các sản phẩm dầu mỏ hóa lỏng, v.v. Các phương tiện truyền thông này không chỉ dễ cháy và nổ, mà còn khí hóa xảy ra khi chúng được làm nóng hoặc nhấp nháy, và thể tích của chúng mở rộng mạnh trong quá trình khí hóa. Nếu van truyền tải các chất lỏng này có khoang van kín và thiết kế cấu trúc không hợp lý, nó sẽ khiến khoang van vượt quá Áp suất, dẫn đến rò rỉ phương tiện truyền thông và thậm chí nứt van, gây tai nạn.

Tính năng thiết kế+

1. Van đáp ứng các yêu cầu của ASME B16.34, API 6D, ASME B16.10, ASME B16.25, BS 5351, BS 6364, MESC 77/200 và các tiêu chuẩn khác.

2. Kích thước kéo dài của đầu van đáp ứng các yêu cầu của MESC 77/200 hoặc BS6364.

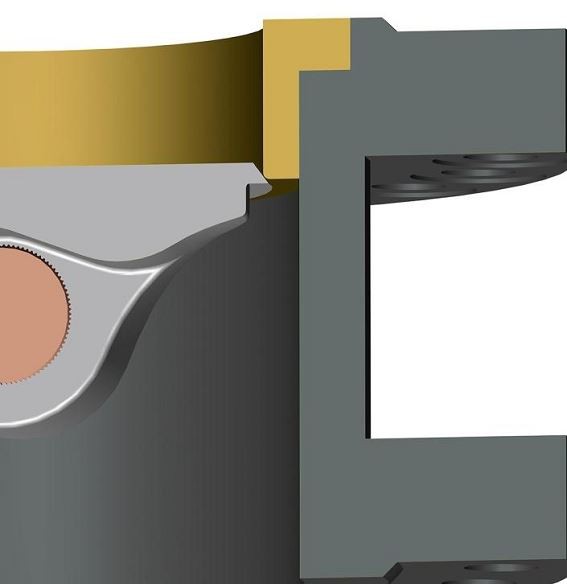

3. Ghế van có chức năng tự giải phóng áp suất trong khoang cơ thể để ngăn môi trường bị mắc kẹt trong khoang cơ thể làm hỏng van trong điều kiện sưởi ấm bất thường.

4. Con dấu trên thân cây được thiết kế ở phần trên của thân cây và nắp ca-pô để giảm ảnh hưởng của sự thay đổi nhiệt độ trên bao bì.

5. Một tấm nhỏ giọt được thiết kế để ngăn hơi nước trong không khí hóa lỏng và chảy xuống van để đóng băng và làm hỏng van.

6. Ghế van, thân van và vỏ thân xe được niêm phong với thiết kế được cấp bằng sáng chế mà không cần lò xo, Nó tránh được lò xo dễ bị hỏng và gây nhiễu và rò rỉ bên trong, và ổ cắm không hoạt động như một con dấu.

7. Vòng đệm bóng và vòng ghế van thông qua thiết kế kim loại-kim loại có thể thay thế, giúp tránh vấn đề tuổi thọ ngắn của vật liệu niêm phong mềm.

8. Vòng đệm bóng và vòng ghế van được thiết kế với thiết kế không ma sát lệch tâm và bề mặt niêm phong STL, tránh mất bề mặt niêm phong do ma sát của bề mặt hình cầu.

9. Thiết kế chống cháy đáp ứng tiêu chuẩn API 607 và thiết kế chống tĩnh điện đáp ứng tiêu chuẩn BS 5351.

10. Quy trình sản xuất đặc biệt của van bi nhiệt độ cực thấp

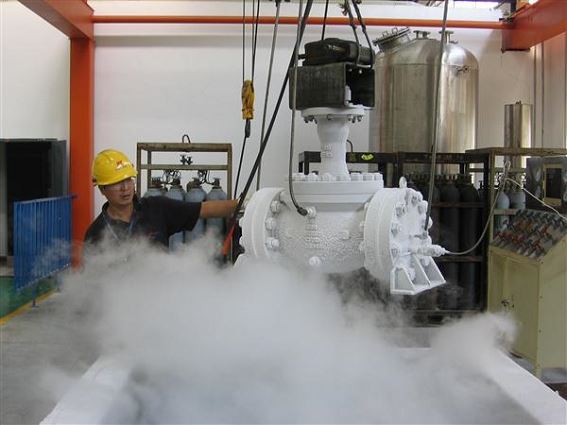

11. Thiết bị nhiệt độ cực thấp

12. Xử lý nhiệt độ thấp của thân van và tất cả các bộ phận

13. Tẩy nhờn, làm sạch, sấy khô và lắp ráp.

Tiêu chuẩn thiết kế+

Tiêu chuẩn thiết kế:Đáp ứng các yêu cầu API6D, API608, ISO17292, BS5351, BS6364

Mặt đối mặt:Đáp ứng các yêu cầu API6D, ASME B16.10

Mặt bích kết thúc: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / MSS-SP44

Kiểm tra microleak:Đáp ứng các yêu cầu IS015848, API622, SHELL SPE77-312, TA-LUFT

Kiểm tra hỏa hoạn:Đáp ứng các yêu cầu API607, API6FA

Tiêu chuẩn kiểm tra sức mạnh và niêm phong: Đáp ứng các yêu cầu API598, API6D, BS6364, EN12266, ISO5208

Đặc điểm kỹ thuật+

· Kích thước: 3 "~ 48"(DN80 ~ DN2000)

· Lớp học: 150LB ~ 900LB / PN6 ~ PN160

· Kết nối: Mô hình dài mặt bích đôi / Mô hình ngắn mặt bích đôi / Mối hàn mông ·

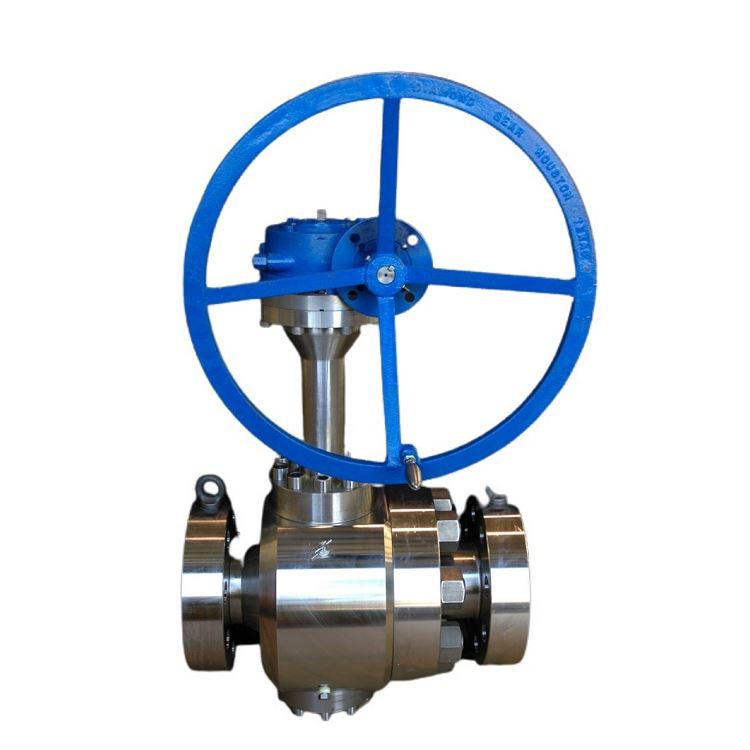

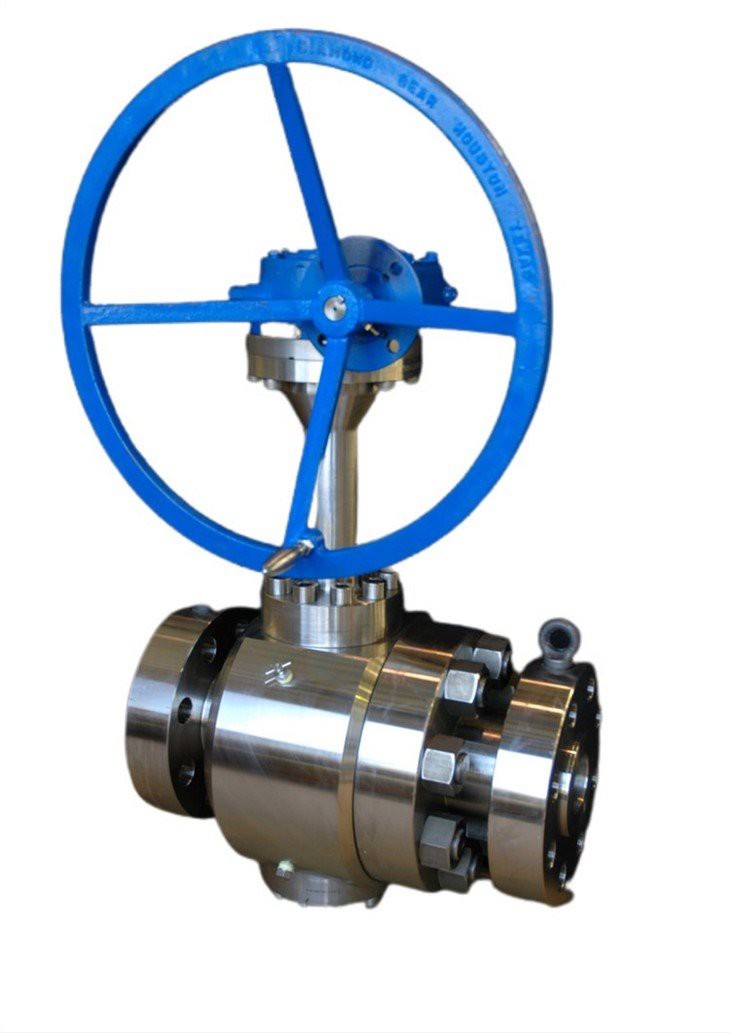

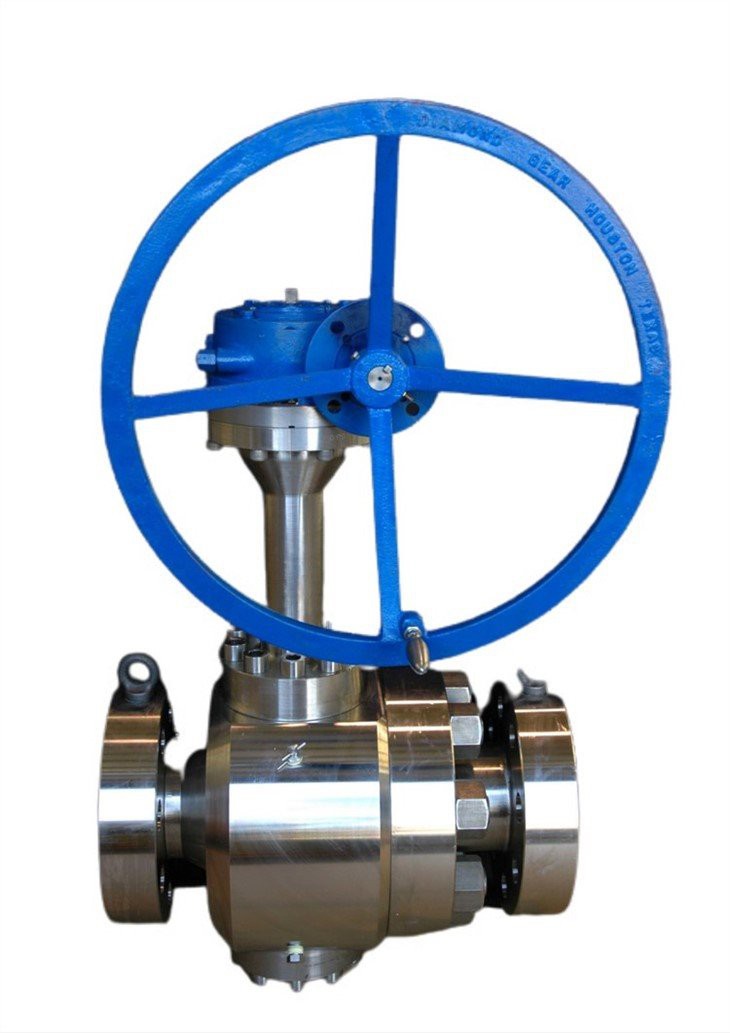

· Hoạt động: Thiết bị truyền động Worm Gear / Thiết bị truyền động khí nén / Bộ truyền động điện

· Nhiệt độ:-269 °C ~ -50 °C

· Ứng dụng:Nhiệt độ của amoniac hóa lỏng là -269 ° C, nhiệt độ của hydro lỏng là -254 ° C, nhiệt độ của heli hóa lỏng là -196 ° C, nhiệt độ của oxy lỏng là -183 ° C, nhiệt độ của khí tự nhiên hóa lỏng là -162 ° C

Tùy chọn vật liệu +

· Thân máy: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· Bóng:CF3M, CF8M, F316

· Thân máy: F316, ASTM A479 XM-19 (UNS S20910)

· Niêm phong đĩa: F316L + STL

· Ghế thân máy: F316L+STL
