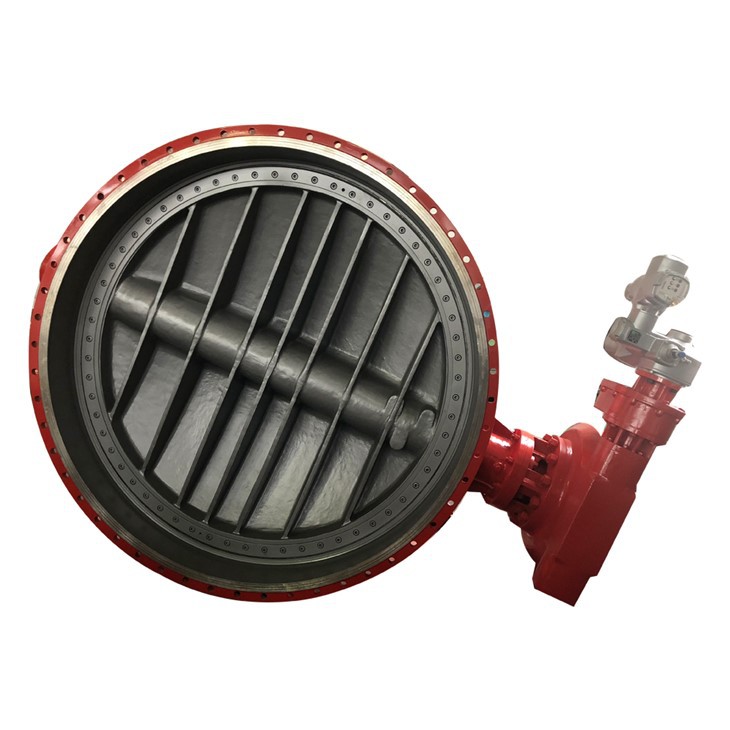

Van bướm nhiều lớp bù đắp ba lớp là loại van hiệu suất cao, chủ yếu được sử dụng để kiểm soát nhiệt độ cao, áp suất cao hoặc môi trường ăn mòn mạnh. Do thiết kế cấu trúc độc đáo, van bướm ba cấp lệch tâm có hiệu suất bịt kín, kiểm soát dòng chảy và điều tiết tuyệt vời nên được sử dụng rộng rãi trong dầu khí, công nghiệp hóa chất, năng lượng điện và các lĩnh vực khác.

Tính năng chính của Van bướm nhiều lớp bù đắp ba lớp là sử dụng thiết kế cấu trúc lệch tâm, bằng cách thay đổi mức độ lệch tâm, để đạt được khả năng kiểm soát dòng chảy. Đồng thời, cấu trúc bịt kín đa cấp được sử dụng giữa tấm bướm và vòng đệm để đảm bảo độ tin cậy và độ kín của van. Ngoài ra, vật liệu của van được làm bằng vật liệu có độ bền cao, chống ăn mòn, có thể chịu được sự ăn mòn của nhiệt độ cao, áp suất cao và môi trường ăn mòn, có độ bền tốt.

Khi van ở trạng thái đóng, góc lệch tâm của tấm bướm của van bướm đa cấp ba lệch tâm làm cho nó lệch khỏi tâm trục van, làm giảm lực vận hành và ma sát, có lợi cho việc mở van. và hoạt động đóng van, đồng thời tăng hiệu suất bịt kín. Khi van mở, diện tích tiếp xúc giữa tấm bướm và ghế giảm, điều này làm giảm lực cản dòng chảy và tiêu thụ năng lượng của chất lỏng.

Có ba loại cấu trúc khác nhau của Van bướm nhiều lớp bù đắp ba lớp: lệch tâm đơn, lệch tâm kép và lệch tâm ba. Trong số đó, van bướm lệch tâm ba là cấu trúc van mới nhất, và độ lệch tâm của vòng ngoài tấm bướm, độ lệch tâm xiên của vòng trong và độ lệch trục trung tâm đều là những biểu hiện của độ lệch tâm của nó. So với van bướm lệch tâm đôi và van bướm lệch tâm đơn, van bướm lệch tâm ba mang lại hiệu suất vượt trội về khả năng kiểm soát chất lỏng và độ kín.

Nói tóm lại, Van bướm nhiều lớp bù đắp ba lớp là một loại van hiệu suất cao với các chức năng toàn diện và hiệu suất tuyệt vời, thiết kế lệch tâm đặc biệt và cấu trúc niêm phong đa cấp mang lại sự đảm bảo đáng tin cậy cho việc kiểm soát và điều chỉnh dòng chảy của các phương tiện khác nhau và phù hợp cho môi trường khí, lỏng và hơi nước trong chất lỏng dẫn hướng, là thiết bị chủ chốt không thể thiếu trong sản xuất công nghiệp hiện đại.

Tính năng thiết kế+

1. Thiết kế hợp lý và cấu trúc nhỏ gọn: Van bướm nhiều lớp bù đắp ba lớp áp dụng thiết kế cấu trúc trục lệch tâm, giúp thân van và đĩa van phối hợp chặt chẽ với nhau, có cấu trúc đơn giản, thiết kế hợp lý và hiệu quả bịt kín tốt.

2. Vận hành linh hoạt và điều khiển chính xác: Van bướm nhiều lớp bù đắp ba lớp có thể được điều khiển bằng tay quay, điện, khí nén và các phương pháp khác, với độ chính xác điều khiển cao và vận hành linh hoạt, thuận tiện cho việc điều khiển tự động.

3. Hiệu suất điều tiết tuyệt vời và tỷ lệ rò rỉ thấp: Van bướm nhiều lớp bù đắp ba lớp áp dụng cấu trúc đa cấp, có thể đạt được hiệu suất tiết lưu tốt hơn và có thể thích ứng với áp suất cao, nhiệt độ cao, dòng chảy lớn và các điều kiện làm việc khác, trong khi nó tỷ lệ rò rỉ thấp, dễ bảo trì và bảo trì.

Tiêu chuẩn thiết kế+

◆ Thiết kế: API 609

◆ Mặt đối mặt: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Đầu mặt bích: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Đầu hàn đối đầu: ASME B16.25

◆ Kiểm tra: API598

◆ An toàn cháy nổ: API607/API6FA

Thông số kỹ thuật+

◆ Kích thước: 2"~104"(DN50~DN2600)

◆ Hạng: 150LB ~ 600LB / PN6 ~ PN100

◆ Kết nối: Mặt bích đôi / Mối hàn đối đầu / Lug / Wafer

◆ Vận hành: Bánh răng giun / Thiết bị truyền động khí nén / Thiết bị truyền động điện

◆ Nhiệt độ:-100~400 độ

◆ Ứng dụng:Sưởi ấm trực tiếp / Luyện gang thép / Nước làm mát tuần hoàn / Nhà máy điện

Tùy chọn vật liệu+

◆ Thân & Đĩa: Thép carbon (WCB,LCB)

◆ Thép không gỉ (CF8,CF8M,CF3,CF3M) /

◆ Thép không gỉ song công(4A,5A,6A) /

◆ Hợp kim Hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ Hợp kim Inconel(CY-40,CW-6MC) /

◆ Hợp kim Monel(M35-1) /

◆ Hợp kim đồng nhôm (C95400,C95500,C95800,AB2C)

◆ Thân: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Niêm phong đĩa: Niêm phong nhiều lớp (SS316+graphit,SS316+PTFE,SS316+RPTFE)

◆ Phớt thân: SS316+graphit / SS316+PTFE / SS31083+Graphite / SS30180+PTFE / Inconel+Graphit / Inconel + PTFE

◆ Thân ghế: A105+ SS316 / F304+ Thấm nitơ / F316+STL / F53+STL / Inconel
